Strömungsoptimierte Doppelflansch-Armatur mit minimalem Druckverlust
Die WS112 ist eine hochleistungsfähige Absperrklappe für große Wassermengen in Trinkwasser-, Abwasser- und Meerwasseranwendungen. Diese “Wasser-Service”-Serie kombiniert höchste technische Standards mit einem strömungsoptimierten Scheibendesign und gewährleistet damit minimale Druckverluste – ideal für den
energieeffizienten Transport großer Wassermengen in Hauptversorgungsleitungen.
Maximale Prozesssicherheit mit Seal-on-Disc und Dry-Shaft-Design
Die doppelexzentrische Absperrklappe WS112 reduziert die Reibung und erhöht die Lebensdauer der Absperrklappe – selbst in anspruchsvollen Anwendungen mit langen Wartungsintervallen. Das Seal-on-Disc-Design gewährleistet eine
beidseitig leckagefreie Abdichtung. Die als Doppelflansch-Armatur erhältliche WS112 verfügt zudem über ein innovatives Polygonprofil der Welle für eine optimale Kraftübertragung auf die Scheibe. Das korrosionssichere Dry-Shaft-Design erhöht die Betriebssicherheit zusätzlich. Die Betätigungsart der Absperrklappe kann flexibel an kundenspezifische Anforderungen angepasst werden.
Große Nennweiten und Druckstufen für kritische Wasserinfrastrukturprojekte
Die WS112 wurde als robuste Industriearmatur konzipiert und bietet höchste Skalierbarkeit für eine moderne Wasserwirtschaft. Sie ist in Nennweiten von DN 100 bis DN 2200 verfügbar, wobei sie alle gängigen Druckstufen bis PN 40 abdeckt (PN 10, PN 16, PN 25). Die Armatur ist in den Baulängen EN 558-1 Serie 14 und Serie 13, DIN 3202 F4 und F16 erhältlich. Damit erfüllt die WS112 spezifische Anforderungen unterschiedlichster Wasserinfrastrukturprojekte. Ob in städtischen Trinkwasserleitungen, Abwasseranlagen oder Meerwasserentsalzungsanlagen – die WS112 setzt Maßstäbe in Sachen Effizienz und Flexibilität.
Qualität im Detail

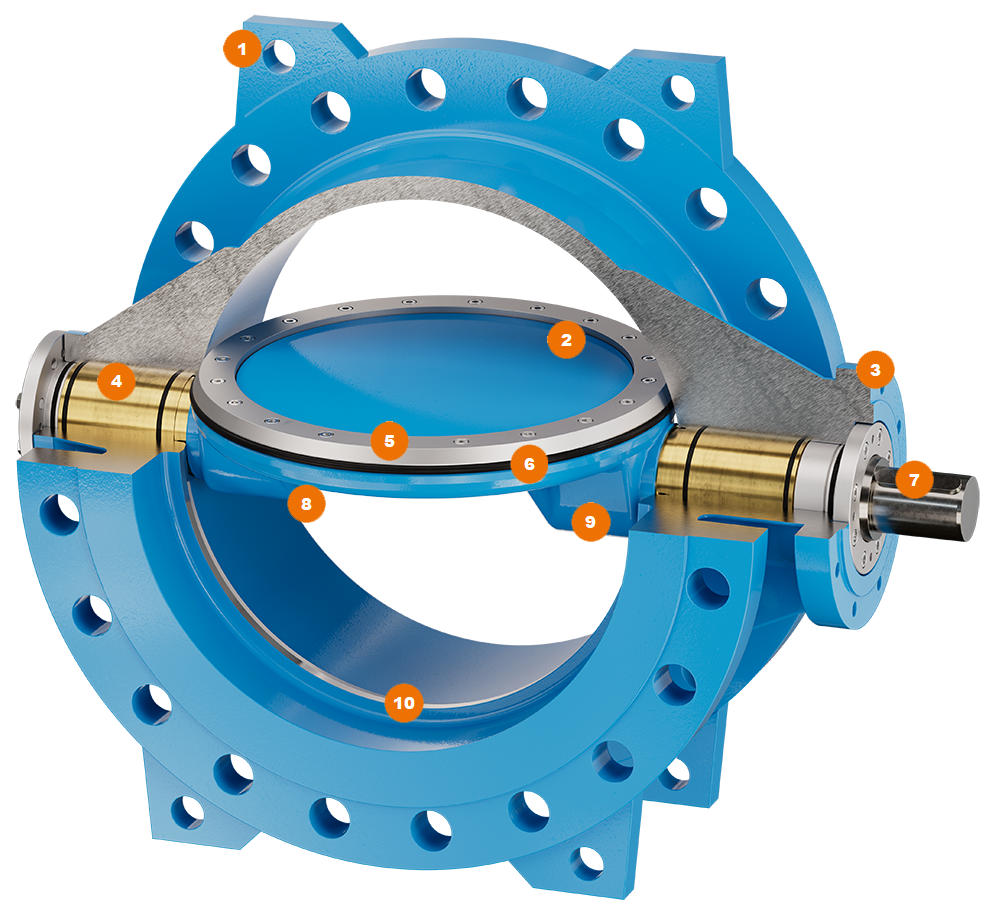

1 - GEHÄUSE
Die robuste Gehäusekonstruktion ist mit integrierten Hebepunkten ausgestattet, die eine einfache Installation ermöglichen, während die Stützstreben für eine stabile Bodenabstützung sorgen.
2 - SCHEIBENDESIGN
Das kompakte, strömungsoptimierte Scheibendesign sorgt für hohe Kv-Werte, während das doppelt exzentrische Design den Dichtungsverschleiß und das Drehmoment reduziert. Die spielfreie Scheiben-Wellen- Verbindung sowie die geschlossene Scheibennabe mit innovativem Wellendichtungssystem garantieren korrosionsfreien Betrieb.
3 - KOPFFLANSCH
Alle Armaturen verfügen über einen ISO 5211 Kopffl ansch, der eine direkte Montage verschiedener Getriebe- und Antriebsarten ermöglicht.
4 - WELLENLAGER
Selbstschmierende Lager reduzieren die Wellenreibung, indem sie die Welle zentrieren und radiale Bewegung durch den seitlichen Schub des Stellantriebs verhindern. Dies führt zu einem niedrigen Drehmoment und gewährleistet einen reibungslosen Betrieb.
5 - SICHERUNGSRING
Der einteilige Sicherungsring verhindert das Lösen des Dichtungsrings, während dieser vor Ort problemlos ohne Demontage der Klappenscheibe oder den Einsatz spezieller Werkzeuge ersetzt werden kann.
6 - SITZ
EPDM-, NBR- und FPM-Dichtungen gewährleisten eine beidseitig leckagefreie Abdichtung.
7 - WELLE
Das „Dry-Shaft“-Design mit Präzisionslagern, O-Ringen und abgedichteten, selbstschmierenden Lagerbuchsen isoliert die Welle aus Edelstahl vollständig vom Medium und gewährleistet so maximalen Korrosionsschutz und wartungsfreien Betrieb über die gesamte Lebensdauer. Das Polygon-Design verringert die Hysterese und steigert die Gesamteffizienz.
8 - GESCHLOSSENE SCHEIBENNABEN
Die Langlebigkeit wird durch geschlossene Scheibennaben für dauerhaften Korrosionsschutz gewährleistet.
9 - POLYGON-VERBINDUNG
Das Polygon-Design eliminiert die Hysterese und ermöglicht eine gleichmäßige, effiziente Bewegung ohne Energieverlust für noch bessere Systemleistung.
10 - GEHÄUSESITZ
Der aufgepanzerte Gehäusesitz aus rostfreiem Stahl bietet eine korrosions- und erosionsbeständige Oberfläche, die die Langlebigkeit und Zuverlässigkeit des Dichtungssystems sicherstellt.
Einsatzbereiche der WS112
Die WS112 ist für vielseitige Anwendungen konzipiert und kommt in zahlreichen Bereichen zum Einsatz:
Trinkwasserleitungen und Versorgungsnetze
Zuverlässige und hygienische Lösung für Stadtwerke und Versorgungsunternehmen.Meerwasserentsalzungsanlagen
Korrosionsbeständige Konstruktion für den dauerhaften Einsatz in salzhaltigen Umgebungen.Abwasserbehandlung und Grauwasser-Management
Perfekt geeignet für Abwasseranlagen, Aufbereitungswerke und Kanalnetze.Kraftwerks- und Industrieanlagen
Effiziente Steuerung von Wasser- und Prozesswasser in Energie- und Industrieinfrastrukturen.Pumpstationen & unterirdische Transportleitungen
Sicheres Handling großer Wassermengen über lange Strecken.
