Neue Absperrklappe WS112 für Wasseranwendungen

Neu im EBRO-Portfolio: die WS112 für Wasseranwendungen steht ab sofort zur Verfügung. Dank minimaler Druckverluste durch das strömungsoptimierte Design der Klappe ist die WS112 erste Wahl für Leitungen, in denen große Wassermengen transportiert werden. Sitzausführung, Wellenlagerung und -Abdichtung mit ununterbrochenem Korrosionsschutz sowie die doppelt exzentrische Konstruktion machen die WS112 zur herausragenden Lösung für einen großen Einsatzbereich – speziell für anspruchsvolle Bedingungen – in der Wasserwirtschaft.

Mit der neu ins Produktportfolio aufgenommenen Absperrklappe WS112 bietet EBRO der Wasserwirtschaft ab sofort eine doppelt exzentrische Klappe für Wasseranwendungen. Die Klappe eignet sich für die Wasserverteilung, den Wassertransport sowie die Wasseraufbereitung. Das Seal-on-Disc-Design der Doppelflansch-Armatur gewährleistet eine beidseitig leckagefreie Abdichtung.

WS112: für anspruchsvolle Einsätze wie in Abwassersystemen oder Meerwasserentsalzungsanlagen

Dabei werden anspruchsvollste Einsatzbedingungen abgedeckt. Durch die doppelt exzentrische Konstruktion mit polygonaler Welle wird Reibung reduziert und Verschleiß minimiert. Ebenso sichert dieses Konstruktionsprinzip einen minimalen Kraftaufwand für die Betätigung. Die EBRO WS112 ist damit erste Wahl für Rohrleitungen, über die große Wassermengen transportiert werden, so zum Beispiel in Abwassersystemen oder für Meerwasserentsalzungsanlagen.

Besonderheiten der Konstruktion #1: Welle mit Polygonprofil und Dry-Shaft-Design

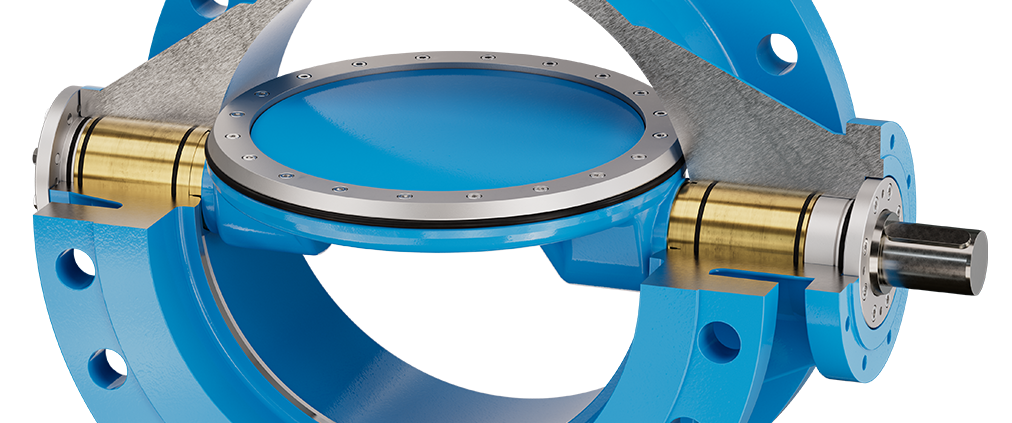

Das Polygonprofil der Welle sorgt für eine optimierte Kraftübertragung auf die Scheibe. Bolzen oder Stifte, die die Welle mit der Scheibe verbinden, sind damit überflüssig und das Polygonprofil sichert eine formschlüssige Verbindung: ein perfektes Funktionsprinzip für Armaturen, die nur selten, 1- bis 2-mal im Jahr, betätigt werden. Das Dry-Shaft-Design mit Präzisionslagern, O-Ringen und geschlossenen Scheibennaben gewährleistet zudem einen dauerhaften Korrosionsschutz.

Besonderheiten der Konstruktion #2: Doppelexzenterklappe

Darüber hinaus sorgt das Konstruktionsprinzip der Doppelexzenterklappe dafür, dass die Scheibe schnell aus Dichtung und Sitzring herausfährt – so werden Reibung und Verschleiß minimiert. Im Reparaturfall sorgt die Konstruktion für einen einfachen Austausch des Dichtrings, der über einen weiteren Ring auf der Schreibe verschraubt ist. Schrauben lösen, Ring entfernen, Dichtung austauschen: fertig. Die Beschichtung der Klappe aus Epoxidharz bietet optimalen Korrosionsschutz.

Nennweiten und Druckstufen: Kerndaten der EBRO WS112

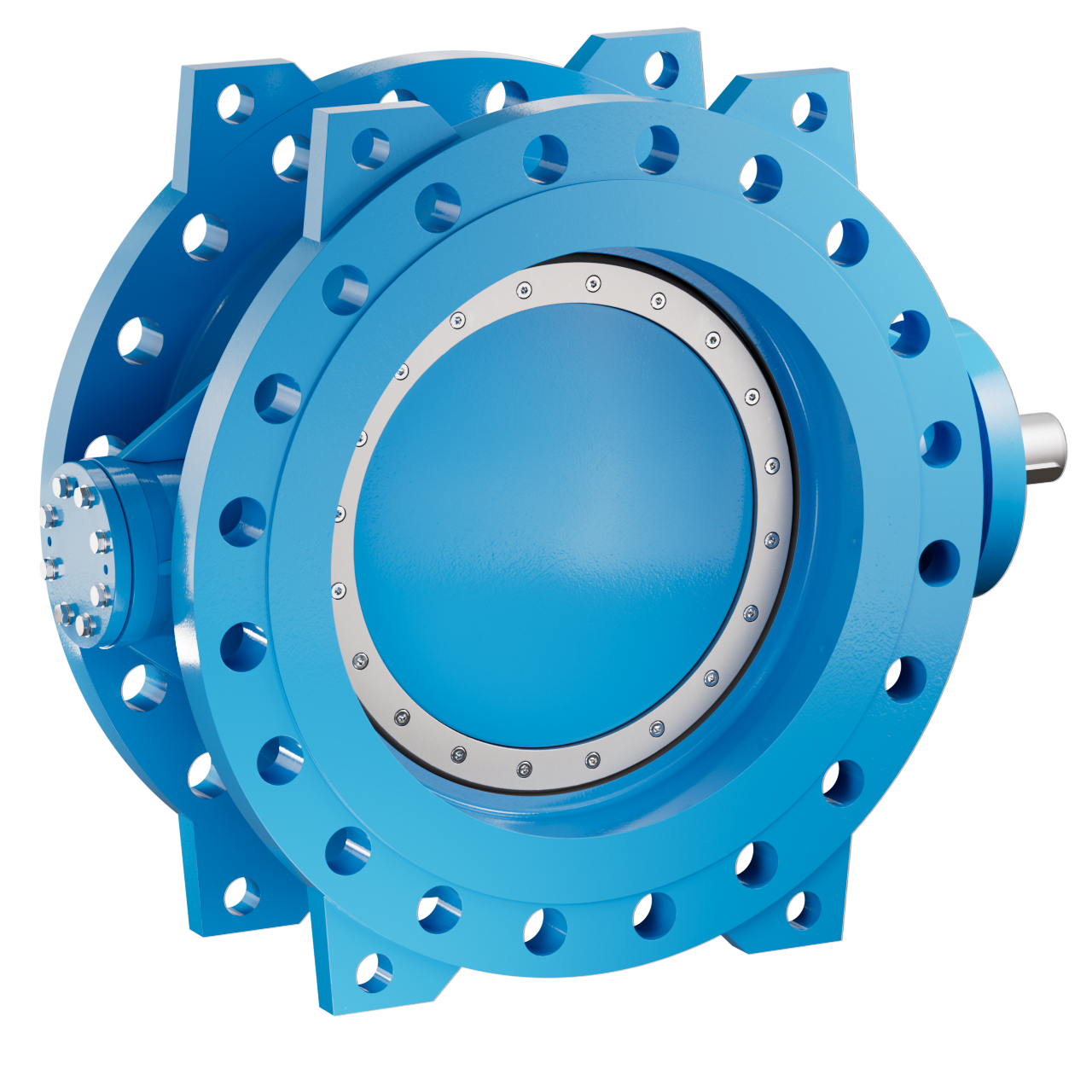

Die EBRO WS112 gibt es ausschließlich in Doppelflansch-Bauweise in den Nennweiten DN 100 – DN 2200. Größere Nennweiten sind auf Anfrage erhältlich. Die Armatur ist lieferbar in den Druckstufen PN 10, 16, 25 und PN 40 und in den Baulängen EN 558-1 Serie 14 und Serie 13, DIN 3202 F4 und F16. Das Gehäuse besteht aus Grauguss (GG) oder Sphäroguss (GGG 40 lackiert). Neben den elektrischen Antrieben sind für die WS112 auch weitere Betätigungsvarianten möglich, so sind etwa auch Schubkurbelgetriebe verfügbar.
