Z 014-B
Vulkanisierte Manschette z.B. für Vakuum

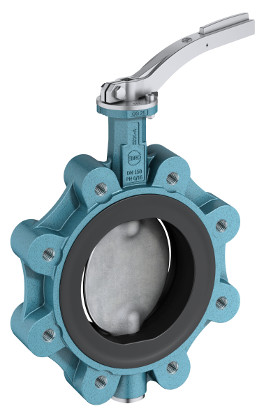

Vulkanisierte Manschette z.B. für Vakuum Z 014-B

Universell einsetzbare Anflanschklappe mit einvulkanisierter Manschette.



Nennweiten:

DN 50 - DN 300

Lieferbar für die Typen:

EN 558 Reihe 20
ISO 5752 Reihe 20
API 609 Tabelle 1

Flanschanschluss:

EN 1092 PN 6/10/16
ASME Class 150
AS2129 T/E
AS4087 CL16

Flansch Gegenfläche:

EN 1092 Form A/B
ASME RF, FF

Kopfflansch:

EN ISO 5211

Kennzeichnung:

EN 19

Dichtheitsprüfung:

EN 12266 (Leckrate A)
ISO 5208, Kategorie 3

Gebrauchsnorm:

EN 593

Temperaturbereich:

-10°C bis +120°C
(abhängig von Druck, Medium und Werkstoff)

Max. Betriebsdruck:

max. 19,2 bar

Verwendung bei Vakuum:

bis 1 mbar absolut
