M015-A
Mittelflanschklappe

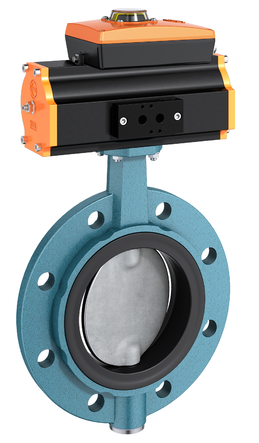

Mittelflanschklappe M015-A

Absperrklappe mit Mittelflansch ermöglicht das einseitige Abflanschen der Rohrleitung. Die Vielfalt der zur Verfügung stehenden Basismaterialien ermöglicht die Verwendbarkeit in verschiedenen Einsatzgebieten.



Nennweiten:

DN 80 - DN 400

Baulänge:

EN 558 Reihe 20
ISO 57252 Reihe 20
API 609 Tabelle 1

Flanschnormen:

EN 1092 PN 6/10/16

Flansch Gegenfläche:

EN 1092 Form A /B
ASME RF

Kopfflansch:

EN ISO 5211

Kennzeichnung:

EN 19

Dichtheitsprüfung:

EN 12266 (Leckrate A)
ISO 5208, Kategorie 3

Temperaturbereich:

-20°C bis +160°C (abhängig von Druck, Medium und Werkstoff)

Max. Betriebsdruck:

max. 16 bar

Verwendung bei Vakuum:

bis 0,2 bar absolut
höheres Vakuum in Abhängigkeit von Medium und Temperatur
