HP 114-K3
High Performance Anflanschklappe

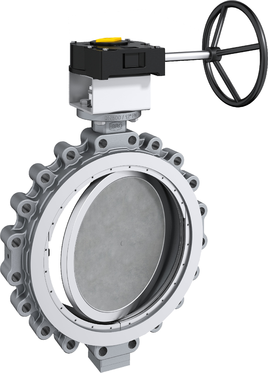

High Performance Anflanschklappe HP 114-K3

High Performance Absperr-und Regelklappe in K3-Baulänge.



Nennweiten:

DN 50 – DN 600
(größere Nennweiten auf Anfrage)

Baulänge:

EN 558 Reihe 16
ISO 5752 Reihe 16

Flanschnormen:

EN 1092 PN 10/16/25/40 (bis DN 150)
EN 1092 PN 10/16/25 (DN 200-DN 600)
ASME Class 150/300
AS 4087 PN16/21

Flansch Gegenfläche:

EN 1092 Form A/B
ASME RF, FF

Kopfflansch:

EN ISO 5211

Kennzeichnung:

EN 19

Dichtheitsprüfung für R-PTFE Sitz:

EN 12266 (Leckrate A)

Dichtheitsprüfung für Inconel Sitz:

EN 12266 (Leckrate B)
ISO 5208, Kategorie 3

Temperaturbereich:

-60°C bis +600°C
(tiefere Temperaturen auf Anfrage)

Differenzdruck:

≤ DN 150 max. 40 bar
> DN 150 max. 25 bar

Verwendung bei Vakuum:

bis 1 mbar absolut
