ANFLANSCHVERSION

Technische Merkmale

Nennweiten:
DN 50 – DN 600

Baulänge:
EN 558 Reihe 13/20
ISO 5752 Reihe 13/20
API 609 Tabelle 1/2C

Flanschanschluss:
EN 1092 PN 6/10/16/25
ASME Class 150/300
AS 4087 PN 16/21
Form der
Gegenfl anschdichtfl ächen:
EN 1092 Form A/B
ASME RF, FF
Kopffl ansch:
EN ISO 5211

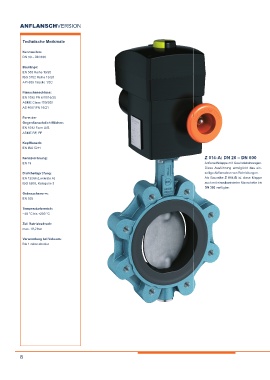

Kennzeichnung: Z 014-A: DN 20 – DN 600
EN 19 Anfl anschklappe mit Gewindebohrungen.
Diese Ausführung ermöglicht das ein-
Dichtheitsprüfung: seitige Abfl anschen von Rohrleitungen.
EN 12266 (Leckrate A) Als Baureihe Z 014-B ist diese Klappe
ISO 5208, Kategorie 3 auch mit einvulkanisierter Manschette bis
DN 300 verfügbar.
Gebrauchsnorm:
EN 593

Temperaturbereich:
–40 °C bis +200 °C

Zul. Betriebsdruck:
max. 19,2 bar
Verwendung bei Vakuum:
Bis 1 mbar absolut
