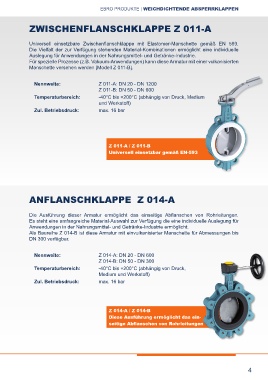

Page 4 - Nahrungsmittel- und Getraenkeindustrie

EBRO PRODUKTE | WEICHDICHTENDE ABSPERRKLAPPEN

ZWISCHENFLANSCHKLAPPE Z 011-A

Universell einsetzbare Zwischenflanschklappe mit Elastomer-Manschette gemäß EN 593.
Die Vielfalt der zur Verfügung stehenden Material-Kombinationen ermöglicht eine individuelle
Auslegung für Anwendungen in der Nahrungsmittel- und Getränke-Industrie.
Für spezielle Prozesse (z.B. Vakuum-Anwendungen) kann diese Armatur mit einer vulkanisierten
Manschette versehen werden (Modell Z 011-B).

Nennweite: Z 011-A: DN 20 - DN 1200
Z 011-B: DN 50 - DN 600
Temperaturbereich: -40°C bis +200°C (abhängig von Druck, Medium
und Werkstoff)
Zul. Betriebsdruck: max. 16 bar

Z 011-A / Z 011-B
Universell einsetzbar gemäß EN-593

ANFLANSCHKLAPPE Z 014-A

Die Ausführung dieser Armatur ermöglicht das einseitige Abflanschen von Rohrleitungen.
Es steht eine umfangreiche Material-Auswahl zur Verfügung die eine individuelle Auslegung für
Anwendungen in der Nahrungsmittel- und Getränke-Industrie ermöglicht.
Als Baureihe Z 014-B ist diese Armatur mit einvulkanisierter Manschette für Abmessungen bis
DN 300 verfügbar.

Nennweite: Z 014-A: DN 20 - DN 600
Z 014-B: DN 50 - DN 300
Temperaturbereich: -40°C bis +200°C (abhängig von Druck,
Medium und Werkstoff)
Zul. Betriebsdruck: max. 16 bar

Z 014-A / Z 014-B
Diese Ausführung ermöglicht das ein-
seitige Abflanschen von Rohrleitungen
