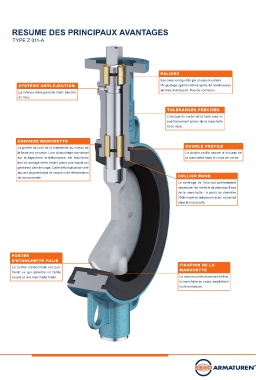

RESUME DES PRINCIPAUX AVANTAGES
TYPE Z 011-A
PALIERS
Les axes sont guidés par plusieurs paliers.
SYSTEME ANTI-EJECTION Un guidage optimal même après de nombreuses
années d’utilisation. Pas de corrosion.
La retenue d’axe garantie l’anti- éjection
de l’axe.
TOLERANCES PRECISES
L’usinage du corps est la base pour un
positionnement précis de la manchette
et de l’axe.
CONVEXE MANCHETTE
DOUBLE PROFILE
La portée de joint de la manchette au niveau de
la bride est convexe. Lors du montage du robinet Le double profilé assure le blocage de
sur la tuyauterie la déformation est équilibrée la manchette dans le corps de vanne.
lors du serrage entre brides grâce aux ergots qui
pénètrent dans le corps. Cette déformation ne crée
aucune augmentation de couple ni de détérioration
de la manchette. COLLIER ROND
Le centrage de l‘axe est parfaitement
assuré par les renforts de passage d‘axe
de la manchette - à partir du diamètre
250mm par un anneau en acier, vulcanisé
dans la manchette.
PORTEE
D’ETANCHEITE POLIE
FIXATION DE LA
La portée d’étanchéité est poli-
miroir ce qui garantie un faible MANCHETTE
couple et une étanchéité totale. La rainure continue permet de fixer
la manchette au corps, empêchant
toute extraction.
