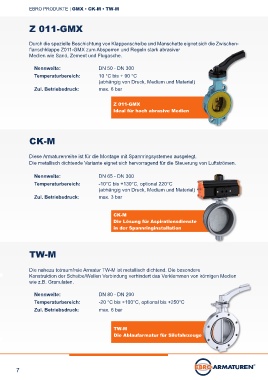

EBRO PRODUKTE | GMX ▪ CK-M ▪ TW-M

Z 011-GMX

Durch die spezielle Beschichtung von Klappenscheibe und Manschette eignet sich die Zwischen-
flanschklappe Z011-GMX zum Absperren und Regeln stark abrasiver
Medien wie Sand, Zement und Flugasche.

Nennweite: DN 50 - DN 300
Temperaturbereich: 10 °C bis + 90 °C
(abhängig von Druck, Medium und Material)
Zul. Betriebsdruck: max. 6 bar

Z 011-GMX
Ideal für hoch abrasive Medien

CK-M

Diese Armaturenreihe ist für die Montage mit Spannringsystemen ausgelegt.
Die metallisch dichtende Variante eignet sich hervorragend für die Steuerung von Luftströmen.

Nennweite: DN 65 - DN 300
Temperaturbereich: -10°C bis +130°C, optional 220°C
(abhängig von Druck, Medium und Material)
Zul. Betriebsdruck: max. 3 bar

CK-M
Die Lösung für Aspirationsdienste
in der Spannringinstallation

TW-M

Die nahezu totraumfreie Armatur TW-M ist metallisch dichtend. Die besondere

Konstruktion der Scheibe/Wellen Verbindung verhindert das Verklemmen von körnigen Medien
wie z.B. Granulaten.

Nennweite: DN 80 - DN 200
Temperaturbereich: -20 °C bis +100°C, optional bis +250°C
Zul. Betriebsdruck: max. 6 bar

TW-M
Die Ablaufarmatur für Silofahrzeuge
