Produkttyp
Anwendung

T 212-A

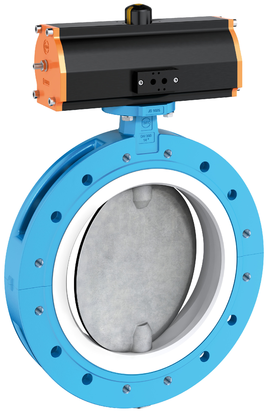

PTFE Doppelflanschklappe

PTFE ausgekleidete Doppelflanschklappe für chemisch toxische und hochkorrosive Medien.
Nennweiten:
DN 350 – DN 900
Baulänge:
EN 558 Reihe 20
ISO 5752 Reihe 20
API 609 Tabelle 1
ISO 5752 Reihe 20
API 609 Tabelle 1
Flanschnormen:
EN 1092 PN 10/16
ASME Class 150
ASME B16.47, Serie A, Serie B
AS 4087
ASME Class 150
ASME B16.47, Serie A, Serie B
AS 4087
Flansch Gegenfläche:
EN 1092 Form A/B
ASME RF, FF
ASME RF, FF
Kopfflansch:
EN ISO 5211
Kennzeichnung:
EN 19
Dichtheitsprüfung:
EN 12266 (Leckrate A)
Gebrauchsnorm:
EN 593
Temperaturbereich:
-40°C bis +200°C
(abhängig von Nennweite u. Betriebsdruck)
(abhängig von Nennweite u. Betriebsdruck)
Max. Betriebsdruck:
max. 6 bar (10 bar Sonderausführung)
Verwendung bei Vakuum:
DN 350 - DN 600 max. 200mbar absolut
DN 700 - DN 900 max. 500mbar absolut
(mit Silikon Elastomereinlagen)
DN 700 - DN 900 max. 500mbar absolut
(mit Silikon Elastomereinlagen)
