HG
Anflanschschieber mit durchgehender Schieberplatte

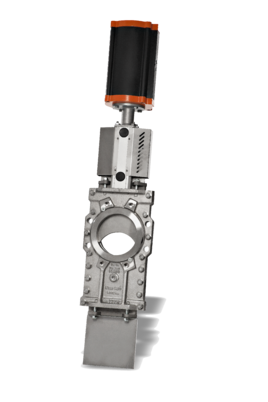

Anflanschschieber mit durchgehender Schieberplatte HG

Die Plattenschieber HL und HG von Stafsjö bieten hervorragende Strömungseigenschaften und schließen beidseitig dicht ab.



Nennweiten:

DN 80 - DN 1200

Baulänge:

Stafsjö Werksnorm
MSS-SP81

Flanschnormen:

EN 1092 PN 10
EN 1092 PN 16
JIS B 2238 10K
ANSI/ASME B16.5
Class 150
ANSI/ASME B16.47
Class 150, series A
BS 10 Table D
AS 2129 Table D and E

Dichtheitsprüfung:

EN 12266-1:2009 rate A

Max. Betriebsdruck:

DN 80 - DN 250, 10 bar
DN 300 - DN 800, 6 bar
DN 900 - DN 1200, 4 bar
